Como fornecedor de cruzetas roscadas, entendo a importância crítica de garantir o desempenho dessas conexões essenciais para tubos. As cruzetas roscadas são amplamente utilizadas em vários sistemas de tubulação para conectar quatro tubos em ângulos retos, tornando-as um componente chave na manutenção da integridade e eficiência de todo o sistema. Neste blog, compartilharei alguns métodos científicos e práticos sobre como testar o desempenho de uma cruz de extremidade roscada.
1. Inspeção Visual
A primeira etapa no teste de uma cruzeta roscada é uma inspeção visual completa. Este processo simples, mas crucial, pode revelar muitos problemas potenciais. Verifique a superfície da cruz quanto a rachaduras visíveis, porosidade ou outros defeitos superficiais. Rachaduras podem enfraquecer a conexão e causar vazamentos ou até mesmo falhas catastróficas sob pressão. A porosidade, por outro lado, pode indicar problemas no processo de fabricação e também afetar o desempenho da conexão a longo prazo.
Examine os fios com cuidado. As roscas devem estar limpas, afiadas e sem rebarbas ou danos. Roscas formadas incorretamente podem causar dificuldades na instalação e podem não fornecer uma vedação adequada, causando vazamentos. Certifique-se de que o passo e o diâmetro da rosca estejam em conformidade com os padrões relevantes.
2. Medição Dimensional
Dimensões precisas são vitais para o bom funcionamento de uma cruzeta roscada. Use ferramentas de medição de precisão, como paquímetros, micrômetros e medidores, para medir as principais dimensões da cruz. Meça o diâmetro externo, o diâmetro interno e a espessura da parede em vários pontos para garantir uniformidade. Qualquer desvio significativo das dimensões especificadas pode afetar a compatibilidade da conexão com outros tubos e componentes do sistema.
O comprimento das extremidades roscadas também precisa ser medido. Se o comprimento da rosca for muito curto, poderá não fornecer uma conexão suficiente; se for muito longo, pode causar problemas durante a instalação. Além disso, verifique a perpendicularidade dos quatro ramos da cruz. Uma cruz desalinhada pode causar tensão adicional nos tubos e conexões, aumentando o risco de falha.
3. Teste de pressão
O teste de pressão é um dos testes de desempenho mais importantes para uma cruzeta roscada. Isso ajuda a garantir que a conexão possa suportar as condições de pressão que encontrará no uso real. Existem dois tipos principais de testes de pressão: testes hidrostáticos e testes pneumáticos.
Teste Hidrostático
O teste hidrostático envolve encher a cruzeta roscada com água e aplicar uma pressão especificada por um determinado período. Este método é preferido porque a água é relativamente incompressível, o que permite medição e controle de pressão mais precisos. Conecte a cruz a um equipamento de teste de pressão e aumente gradualmente a pressão até o nível de teste. A pressão de teste é geralmente superior à pressão normal de operação para garantir uma margem de segurança.
Durante o teste, monitore a cruz em busca de sinais de vazamento, deformação ou falha. Procure por gotas de água ou manchas molhadas na superfície da conexão. Se for detectado algum vazamento, a cruz deverá ser rejeitada. Após o término do período de teste, libere lentamente a pressão e drene a água da conexão.
Teste Pneumático
O teste pneumático utiliza ar ou outro gás em vez de água. Embora seja mais rápido e conveniente em alguns casos, também apresenta alguns riscos. Como os gases são compressíveis, uma falha repentina durante o teste pneumático pode ser mais perigosa do que durante o teste hidrostático. Portanto, os testes pneumáticos devem ser realizados com extremo cuidado e somente quando necessário.
Semelhante ao teste hidrostático, conecte a cruz a um sistema de teste de pressão pneumático, aumente a pressão até o nível de teste e monitore quanto a vazamentos. Vazamentos podem ser detectados usando um método de solução com sabão, onde uma solução com sabão é aplicada nas juntas e conexões, e quaisquer bolhas indicam um vazamento.
4. Análise de Materiais
O material da cruzeta roscada desempenha um papel crucial no seu desempenho. Conduza a análise do material para garantir que a cruz seja feita do material correto e que as propriedades do material atendam aos requisitos. Os métodos comuns de análise de materiais incluem análise de composição química e testes de propriedades mecânicas.
Análise de Composição Química
Use técnicas como espectroscopia ou análise química úmida para determinar a composição química do material. Isto ajuda a verificar se o material contém os elementos corretos nas proporções corretas. Por exemplo, em uma cruzeta roscada de aço inoxidável, as quantidades corretas de cromo, níquel e outros elementos de liga são essenciais para a resistência à corrosão.
Teste de Propriedade Mecânica
Os testes de propriedades mecânicas incluem testes como testes de tração, testes de dureza e testes de impacto. O teste de tração mede a resistência e a ductilidade do material aplicando uma força de tração até que a amostra se quebre. O teste de dureza determina a resistência do material à indentação, o que pode afetar sua resistência ao desgaste e usinabilidade. O teste de impacto avalia a capacidade do material de suportar impactos repentinos, o que é importante em aplicações onde a conexão pode estar sujeita a cargas de choque.
5. Teste de fluxo
Em algumas aplicações, as características de fluxo da cruzeta roscada também são importantes. O teste de fluxo pode ajudar a determinar como a cruz afeta o fluxo do fluido através do sistema de tubulação. Use um equipamento de teste de fluxo para medir a queda de pressão na cruz em diferentes taxas de fluxo. Uma queda de pressão elevada indica que a cruz pode estar restringindo o fluxo, o que pode levar a ineficiências no sistema.
Compare a queda de pressão medida com os valores esperados com base no desenho e tamanho da cruz. Se a queda de pressão for significativamente maior do que o esperado, poderá ser necessário modificar o projeto ou selecionar um tipo diferente de conexão.
6. Teste de resistência à corrosão
Como as cruzetas roscadas são frequentemente expostas a vários ambientes corrosivos, o teste de resistência à corrosão é essencial. Existem vários métodos para testar a resistência à corrosão da conexão.
Teste de névoa salina
O teste de névoa salina envolve a exposição da cruz a uma névoa de água salgada em um ambiente controlado por um período especificado. Isto simula os efeitos corrosivos de um ambiente marinho ou costeiro. Após o teste, examine a superfície da cruz em busca de sinais de corrosão, como ferrugem ou corrosão. O grau de corrosão pode ser avaliado com base na área e profundidade da corrosão.
Teste de imersão
O teste de imersão envolve a imersão da cruz em uma solução corrosiva por um determinado período. Este método pode ser utilizado para simular diferentes tipos de ambientes corrosivos, como soluções ácidas ou alcalinas. Semelhante ao teste de névoa salina, examine a conexão em busca de sinais de corrosão após o teste.
Conclusão
Testar o desempenho de uma cruzeta roscada é um processo abrangente que envolve vários aspectos, desde a inspeção visual até vários tipos de testes de desempenho. Seguindo estes métodos científicos e práticos, podemos garantir que as cruzetas roscadas que fornecemos atendem aos mais altos padrões de qualidade e podem funcionar de forma confiável em diferentes aplicações.

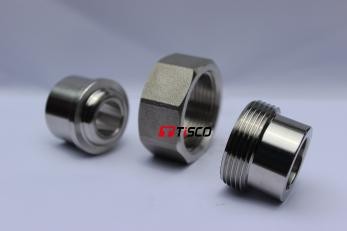

Se você estiver procurando por cruzetas de extremidade roscada de alta qualidade ou outros acessórios para tubos, comoUnião de solda de soquete,Saída final rosqueada, eTê de solda de soquete, sinta-se à vontade para entrar em contato conosco para compras e discussões adicionais. Estamos empenhados em fornecer-lhe os melhores produtos e serviços.
Referências
- ASME B16.11 - Conexões Forjadas, Soquete - Soldagem e Rosca
- ASTM A105/A105M - Especificação padrão para peças forjadas de aço carbono para aplicações de tubulação
- API 6A - Especificação para Equipamentos para Cabeça de Poço e Árvore de Natal
